Каталог продукции Каталог Продукции Осушители сжатого воздуха Рефрижераторные осушители с точкой росы до +3 градусов С





Рефрижераторные осушители воздуха «Фиак»

        Модель

Воздух

Питание

Мощ-ность

Соеди-нение

Вес



л/мин

В / Гц

кВт

дюйм

Кг

       TDRY 6

600

220/50/1

0,26

1/2"

37

       ТDRY 9

900

220/50/1

0,33

3/4"

39

       ТDRY 12

1200

220/50/1

0,43

3/4"

41

       ТDRY 18

1800

220/50/1

0,6

3/4"

43

       ТDRY 25

2500

220/50/1

0,62

1"

45

       ТDRY 32

3200

220/50/1

0,88

1"

57

       ТDRY 49

4900

220/50/1

1

1"1/4

76

       ТDRY 63

6300

220/50/1

1,25

1"1/2

94

       TDRY 80

8000

220/50/1

1,65

2"

105

       TDRY 105

10500

220/50/1

1,75

2"

210

       TDRY 143

14300

220/50/1

2

2"1/2

310

       TDRY 168

16800

220/50/1

2,8

2"1/2

175

       TDRY 185

18500

400/50/3

2,9

D 80

260

При подборе осушителя сжатого воздуха необходимо точное определение следующих параметров:

1.  Пропускная способность осушителя

2. Рабочее давление сжатого воздуха

3. Температура в помещении, где будет установлен осушитель

 4. Температура сжатого воздуха, поступающего на вход осушителя

5. Требуемая точка росы

Используя такие данные мы сможем подобрать для Вас подходящий осушитель при помощи таблиц поправочных коэффициентов.

 ОСУШИТЕЛИ РЕФРИЖЕРАТОРНОГО ТИПА

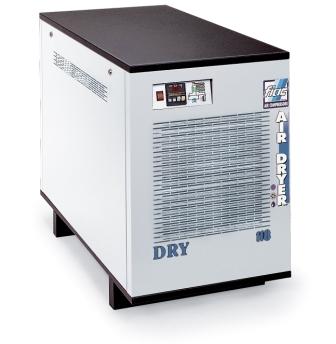

Осушители рефрижераторного типа серии DRY отличаются компактностью, высокой эффективностью, легкостью установки и минимальными требованиями к техническому обслуживанию. В осушителях в качестве хладогента используется фреон R134A, что соответствует международным нормам по защите окружающей среды. Оптимальная работа осушителя обеспечивается электронным блоком управления. Основные параметры, регулируемые электронным блоком, следующие:

- контроль и поддержание точки росы + 3°С;

-  регулировка слива конденсата;

-  визуализация текущего рабочего состояния.

Серия TDRY обеспечивает осушку воздуха с производительностью от 350 л/мин до 21.000 л/мин. Осушители данной серии поставляются в комплекте с устройством автоматического слива конденсата.

При работе в условиях высокой температуры и влажности рекомендуется серия осушителей TXDRY, которые снабжены специальным высокоэффективным предварительным охладителем. Он понижает температуру на входе и тем самым обеспечивает оптимальный режим работы осушителя. Такое техническое решение позволяет гарантировать поддержание точки росы даже в особо сложных условиях.

По всем вопросам, связанным с подбором и покупкой осушителей просим звонить нашим специалистам по телефонам  (495) 517-55-29, 514-71-09







Осушители сжатого воздуха  "FIAC"

Компания "FIAC"  выпускает осушители моделей  TDRY рефрижераторного типа с пропускной способностью от 350 до 21000 литров в минуту. Они предназначены для удаления влаги из сжатого воздуха. Принцип действия этого устройства состоит в следующем. Сжатый воздух при помощи фреона (R 134A соответствует нормативу СЕЕ) охлаждается до 3 градусов по Цельсию (точка росы). Влага при этой температуре конденсируется и отводится. Все осушители оснащены клапаном автоматического сброса конденсата. Конденсат можно отводить в специальную емкость или непосредственно в канализационную систему.
Устранение влаги из систем сжатого воздуха значительно уменьшает износ и коррозию пневматического инструмента и оборудования. В результате этого снижаются затраты на эксплуатацию и запасные части.

Обработка сжатого воздуха

 Наша компания  рекомендует своим клиентам использовать компрессоры в комплексе с оборудованием по очистке и осушке воздуха. На рисунке  представлена стандартная схема подключения винтового компрессора:
C -Винтовой компрессор  Airblok 100 SD
S - Ресивер
FQ - Керамический фильтр  с уровнем фильтрации 5 мкм
Осушитель
FP - Абсорбционный фильтр с уровнем фильтрации 1 мкм
FD - Абсорбционный фильтр с уровнем фильтрации 0.01 мкм
FC – Угольный  фильтр    с уровнем фильтрации 0.003 мкм
SC -  Клапан слива конденсата из фильтров поплавкового типа
SC -  Клапан слива конденсата из ресивера   с таймером
ВР - Кран
WS – Сепаратор

Как видно из рисунка сжатый воздух поступает из компрессора в ресивер (S). После ресивера воздух может подаваться в двух направлениях:
- если требуется очищенный сжатый воздух, то он  очищается от пыли в  керамическом фильтре (FQ), пропускается через осушитель  для задержки влаги, очищается от вкраплений масла в адсорбционных фильтрах FP и FD, а устранение паров и запахов происходит в угольном фильтре FC;
- если нет требования по чистоте воздуха, то осушитель и фильтры блокируются двумя вентилями (эта схема применяется также и при проведении технического обслуживания осушителя).
         Конденсат из ресивера и из осушителя поступает  в сепаратор WS. В это устройство подается также водно-грязевая смесь из фильтра предварительной очистки  и водно-масляная смесь из адсорбционного  и угольного фильтра. Таким образом, потребитель получает сжатый воздух, полностью очищенный от грязи и пыли (которые компрессор засасывает в себя с атмосферным воздухом) и от частиц масла (которые попадают в воздух в процессе сжатия).
         Качество работы схем очистки зависит от температуры и влажности атмосферного воздуха, уровня фильтрации фильтров, работы осушителя и т.д. Поэтому для повышения эффективности очистки сжатого воздуха необходимо своевременно проводить техническое обслуживание осушителя, заменять картриджи фильтров и обеспечивать достаточную вентиляцию помещения, где расположено оборудование.
         В 2002 году компания «ФИАК» предложила своим партнерам комплексное устройство для производства и очистки сжатого воздуха “NEW SKID”. На металлической раме смонтированы одновременно винтовой компрессор, ресивер объемом 270 литров, керамический фильтр и осушитель. Такая компактная схема позволяет располагать компрессорное оборудование на малых площадях в производственных цехах.
